光学総合案内ページ

光学レンズ 製品一覧【球面,非球面,シリンドリカル,ボールレンズ等】

光学レンズ

レンズは光を屈折させて発散または集束させるための光学素子です。
平凸レンズ、平凹レンズ、両凸レンズ、両凹レンズなどがあります。
また、ボールレンズ、半球レンズやシリンドリカルレンズ、ロッドレンズなど
特殊な形状のレンズもあります。
材質としてはBK-7やクラウン、合成石英レンズなどがあり
それぞれ波長に応じて選択します。

商 品ロッドインテグレータレンズ
特 徴 ロッドインテグレータレンズは、端面を光の入出射面として使用し、
不均一なエネルギー分布を均一化する目的で使用されます。
ロッドインテグレータに入射した光は、
全反射を繰り返し、照度分布が均一化されます。
この出射面の像をリレーレンズで転写すると、
最終面で均一なエネルギー分布を得ることが出来ます。

材質サイズ(mm)価格(税抜)詳細
合成石英□4mm × L60mm 16,000
合成石英□4mm × L100mm 17,000
合成石英□4mm × L175mm 25,000

商 品平凸レンズ
特 徴 平凸レンズは、正の焦点距離を持つ光学用レンズです。
点光源からの出力光のコリメーションや集光、
像の拡大目的に使用されます。
※BK-7またはクラウン製のノンコート製品になります。
※焦点距離などバリエーションがあります。
 詳しくは商品詳細ページをご覧ください。

材質外形φ(mm)価格(税抜)詳細
クラウンφ3 6,500
クラウンφ56,500
クラウンφ106,000
BK-7φ106,120
BK-7φ156,360
BK-7φ206,480
BK-7φ307,200
BK-7φ408,400
BK-7φ5010,800

商 品平凹レンズ
特 徴 平凹レンズは光や映像の縮小や発散用途等に使用されます
※BK-7製のノンコート製品になります。
※焦点距離などバリエーションがあります。
 詳しくは商品詳細ページをご覧ください。

材質外形φ(mm)価格(税抜)詳細
BK-7φ5 6,000
BK-7φ106,000
BK-7φ206,400

商 品両凸レンズ
特 徴 両凸レンズは光や像の集光用途や拡大用途に使用されています。
※BK-7またはクラウン製のノンコート製品になります。
※焦点距離などバリエーションがあります。
 詳しくは商品詳細ページをご覧ください。

材質外形φ(mm)価格(税抜)詳細
クラウンφ3 6,500
クラウンφ5 5,880
クラウンφ105,880
クラウンφ205,880
BK-7φ106,240
BK-7φ156,600
BK-7φ206,500
BK-7φ307,800
BK-7φ408,500
BK-7φ5010,700

商 品両凹レンズ
特 徴 両凹レンズは光や映像の縮小や発散用途等に使用されます
※BK-7製のノンコート製品になります。
※焦点距離などバリエーションがあります。
 詳しくは商品詳細ページをご覧ください。

材質外形φ(mm)価格(税抜)詳細
BK-7φ5 6,500
BK-7φ106,500
BK-7φ207,300

商 品ボールレンズ
特 徴 ボールレンズはレーザ光を光ファイバーへ入射させる用途や
ライトガイド集光用途に主に使用されます。

材質焦点距離(mm)外形φ(mm)中心厚(mm)価格(税抜)詳細
BK-71.5 2 2 5,400
BK-72.2 3 3 5,400
BK-73.874 4 5,400
BK-73.7 5 5 5,400
BK-74.4 6 6 5,400
BK-76.777 7 5,400
BK-79.6710106,480

商 品半球レンズ
特 徴 半球レンズは集光レンズ用途やスポット光の
LED照明用レンズとして多く使われています。
また医療機器用途への使用も増えてきています。

材質焦点距離(mm)外形φ(mm)中心厚(mm)価格(税抜)詳細
BK-71.942 1 7,800
BK-72.9 3 1.57,800
BK-73.874 2 7,800
BK-74.845 2.57,800
BK-75.816 3 7,800
BK-76.777 3.57,800
BK-79.67105 8,800

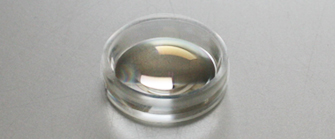

商 品非球面レンズ
特 徴 アートン樹脂材は、アクリル(PMMA)や
ポリカボーネート(PC)より硝子に近い光学特性で、
耐熱性・耐吸湿性にも優れいます。
システムの小型化・軽量化に最適なレンズです。
センサーレンズの投光部・受光部や
LED・半導体レーザー用の集光やコリメートレンズとして
も幅広くご使用されています。

材質焦点距離(mm)外形φ(mm)厚さ(mm)コーティング価格(税抜)詳細
アートン樹脂10103.1ノンコート5,400
アートン樹脂10103.1マルチAR5,460
アートン樹脂15153.9ノンコート5,760
アートン樹脂15153.9マルチAR6,120
アートン樹脂20204.8ノンコート6,120
アートン樹脂20204.8マルチAR6,480
