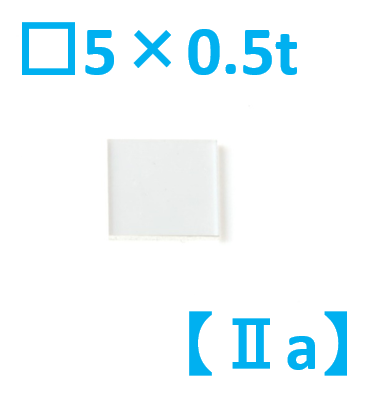

■製品名 単結晶CVD ダイヤモンド基板 （Labo-Diamond）
■サイズ 5×5×0.5ｔ（mm）
■製法 CVD合成（IIa型）
■数量 1枚
■方位 上下面(100)、４側面(110)
【特徴】
窒素をほぼ含まないIIaタイプのCVD合成ダイヤモンドです
単結晶ダイヤモンド基板は、高い熱伝導性や電気絶縁性を持っており、
高性能な電子デバイスの基板としての利用を期待される材料です。
その特性を生かしたハイパワーデバイスや高周波デバイスや
高密度集積回路の冷却基板としても研究されています。
【使用例】
半導体産業:
ダイヤモンド基板は高い熱伝導性と優れた絶縁性を持ち、
高性能の電子デバイスの製造に使用されます。
例えば、高周波素子や高電力デバイスなどが挙げられます。
光学産業:
ダイヤモンドは広い透過スペクトルを持つため、
レーザー、光学ウィンドウ、レンズ、そして光学センサーなどの
光学デバイスの製造に使用されます。
高温・高圧環境:
ダイヤモンドは非常に高温および高圧下で安定しています。
高温高圧の環境下でのセンサーや電子デバイスの利用に適しています。
医療技術:
バイオ互換性があり、化学的に安定なダイヤモンド基板は、
医療機器や生体センシングデバイスに使用されます。
環境センシング:
ダイヤモンドは化学的に不活性であり、また高い耐久性を持っています。
これにより、環境センシングデバイスや汚染物質検出器など、
過酷な環境下での使用に適しています。
